مدل: DTS-01
ظرفیت: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100 نیوتن متر
دقت: ±0.1؛ ±0.3؛ ±0.5% مقیاس کامل
حساسیت خروجی: 1.0 تا 15.0 میلی ولت بر ولت، 4-20 میلی آمپر، 0-5/ 0-10 ولت DC
ویژگی ها:
1، سنسور گشتاور شامل سنسور کرنش و مدار مجتمع با دقت بالا و عملکرد پایدار است.
2، با پایداری عالی در بلند مدت

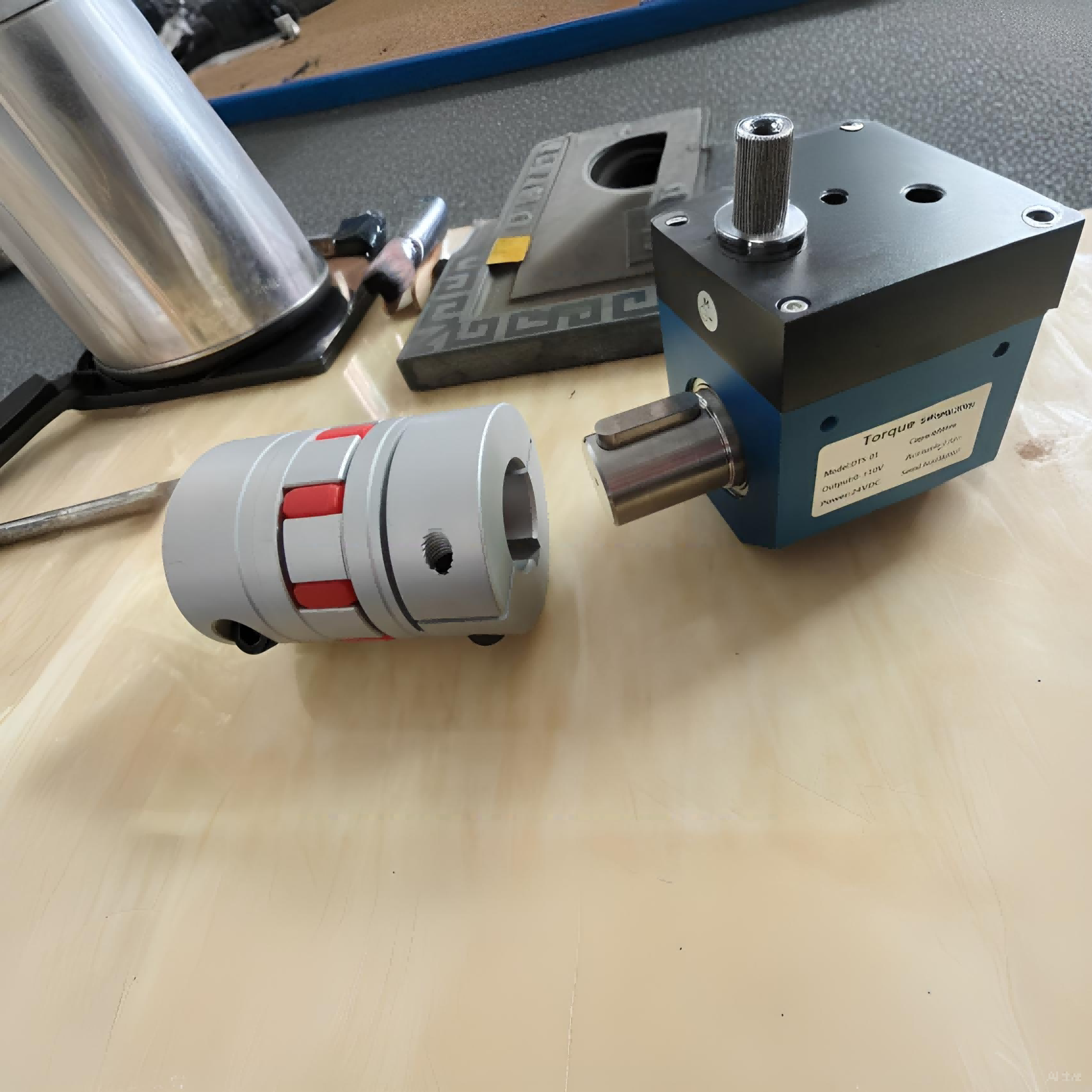

3، با اتصال کلید در هر دو انتها
4، حداکثر 4000 دور در دقیقه
مشخصات فنی:
| دمای کاری: | -10 تا +80 درجه سانتیگراد |
| محدوده جبران دما: | دمای اتاق تا +60 درجه سانتیگراد |
| اثر دما بر صفر: | ±0.1 % مقیاس کامل / 10 درجه سانتیگراد |
| ولتاژ تحریک: | 12 ولت DC |
| مقاومت عایقی: | 2000 مگا اهم / 100 ولت DC |
| مقاومت ورودی: | 700±10 / 350±10 اهم |
| مقاومت خروجی: | 700±5 / 350±5 اهم |
| خروجی صفر: | 0 تا ±1 % مقیاس کامل |
| اضافه بار ایمنی: | 120 % مقیاس کامل |
| طول کابل: | 3 متر |
|
اتصال کابل: |
قرمز: Exc+ مشکی: Exc - سبز: سیگنال + سفید: سیگنال- |
ابعاد: میلی متر
![]()
ابعاد شیار کلید: طول × عرض × ارتفاع 22x3.5x6 میلی متر
1، حوزه کاربرد
سنسور گشتاور دینامیک سری DTS یک دستگاه اندازه گیری دقیق برای گشتاور و مصرف توان مکانیکی است. عمدتاً در موارد زیر کاربرد دارد:
1.1 الکتروموتور، موتور احتراق داخلی و سایر تجهیزات دوار.
1.2 فن، پمپ آب، آچار گشتاور
1.3 قطار، خودرو، تراکتور، هواپیما، کشتی، ماشین آلات معدن
1.4 سیستم بازیافت آب
1.5 ویسکومتر
1.6 صنعت فرآیند
2، الزامات نصب
2.1 مناسب برای نصب عمودی و افقی
2.2 تمام تجهیزات بارگذاری، سنسور گشتاور، تجهیزات قدرت باید روی یک سکوی جامد نصب شوند تا از لرزش بیش از حد جلوگیری شود. در غیر این صورت، ممکن است منجر به خواندن ناپایدار، کاهش دقت یا حتی آسیب به سنسور گشتاور شود.

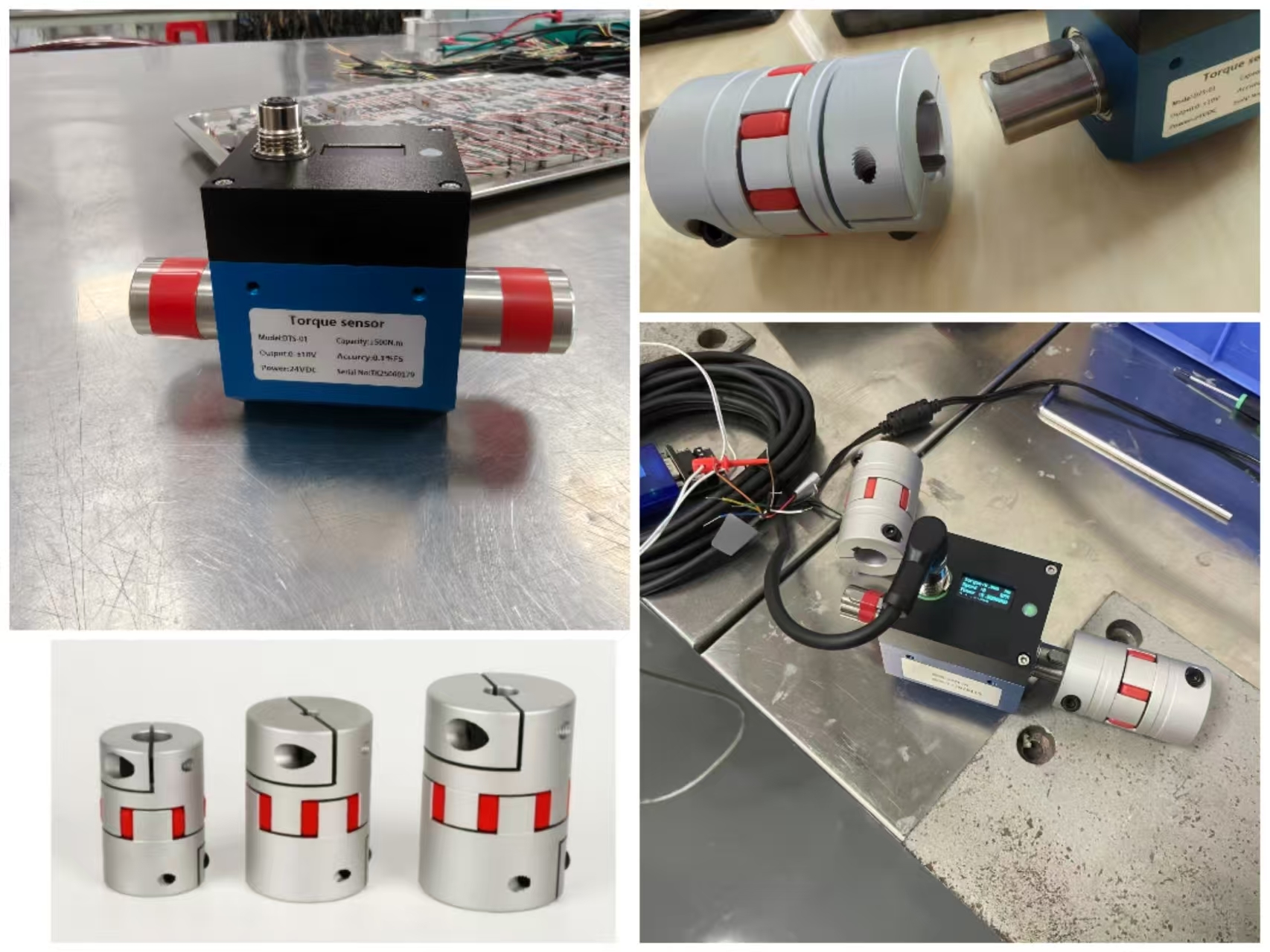

2.3 از کوپلینگ پین الاستیک استفاده کنید
2.4 برای ثابت کردن قسمت میانی سنسور گشتاور، تثبیت انعطاف پذیر توصیه می شود. از تثبیت صلب استفاده نکنید.
2.5 تلرانس هم محوری تجهیزات بارگذاری، سنسور گشتاور، تجهیزات قدرت باید کمتر از Φ0.05 میلی متر باشد.
3، مراحل نصب
3.1 فاصله بین تجهیزات قدرت و تجهیزات بارگذاری را بر اساس نوع اتصال شفت و طول سنسور گشتاور تأیید کنید. شکاف بین خط محور (تجهیزات قدرت و بارگذاری) و صفحه مبنا را تنظیم کنید، اطمینان حاصل کنید که هم محوری بین آنها کمتر از Φ0.03 میلی متر است، سپس تجهیزات قدرت و بارگذاری را روی صفحه مبنا ثابت کنید.
3.2 کوپلینگ را روی هر شفت نصب کنید
3.3 فاصله بین سنسور گشتاور و صفحه مبنا را تنظیم کنید، اطمینان حاصل کنید که هم محوری بین خط محور آنها و خط محور تجهیزات قدرت و بارگذاری کمتر از Φ0.03 میلی متر است. سپس سنسور گشتاور را روی صفحه مبنا ثابت کنید.
3.4 کوپلینگ را ثابت کنید، نصب کامل شد.

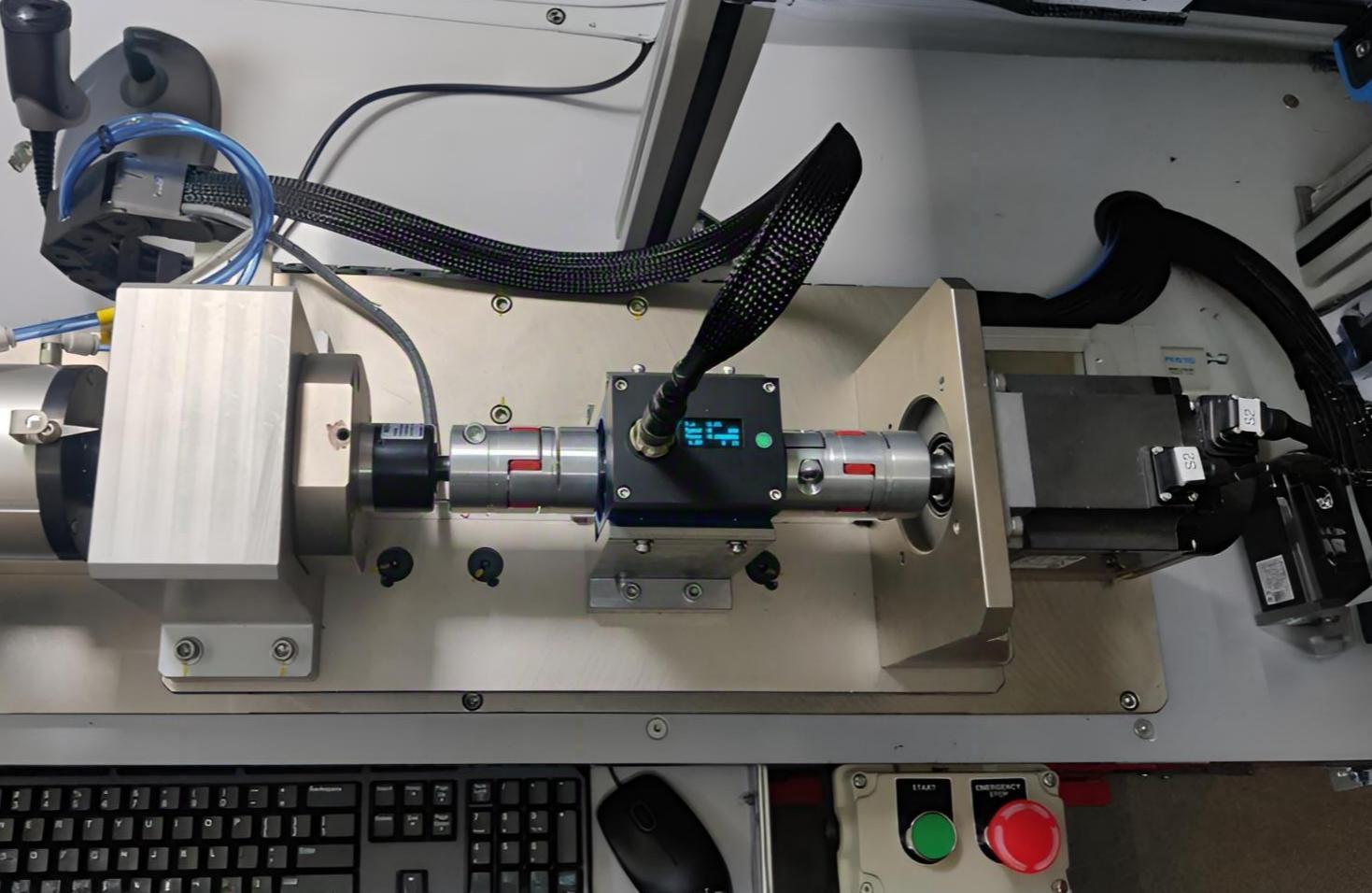

4، روش های نصب معمولی
4.1 هنگامی که سرعت کمتر از 300 دور در دقیقه است، بدون چرخش مکرر در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت، می توان از اشیاء انعطاف پذیر برای اتصال به سنسور گشتاور و جلوگیری از چرخش آن استفاده کرد.
![]()
4.2 هنگامی که سرعت بالاتر از 300 دور در دقیقه است، با چرخش مکرر در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت، نصب صفحه در جلو و عقب سنسور گشتاور ضروری است. 2-3 میلی متر لاستیک سیلیکونی در وسط سنسور گشتاور و صفحه نصب با 15%-20% میزان فشرده سازی اضافه کنید تا از اتصال صلب جلوگیری شود.
