Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
دلهره: 0.05 ±
دامنه اندازه گیری: 0-1000 میکرواسترین
دمای عملیاتی: -20 تا 80 درجه سانتیگراد
استفاده: سنسور لودسل
مواد حامل: فنولیک آلدهید / پلی آمید / اپوکسی
نشان: حسگر فشار میکرو
مادی: فویل فلزی
خزیدن: ± 0.05٪ در مقیاس کامل
نوع: اندازه گیری کشش مقاومت
سیم سربی: 3 سیم به طول 1 متر
مقاومت: 350,500,1000 اهم
خدمت: عرف
مدل: سری EB
دمای کار: -20 تا 80 درجه سانتیگراد،
برای مواد: فولاد یا آلیاژ آلومینیوم
ماده پایه: آلدهید فنولیک/پولیامید/اپوکسی
برجسته کردن:

full bridge strain gauge with solder points,foil strain gauge with solder connections,resistant strain gauge full bridge type

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
اطلاعات اولیه
محل منبع: چین
نام تجاری: Top Sensor
شماره مدل: سری EB
پرداخت
جزئیات بسته بندی: جعبه کارتن
توضیحات محصول

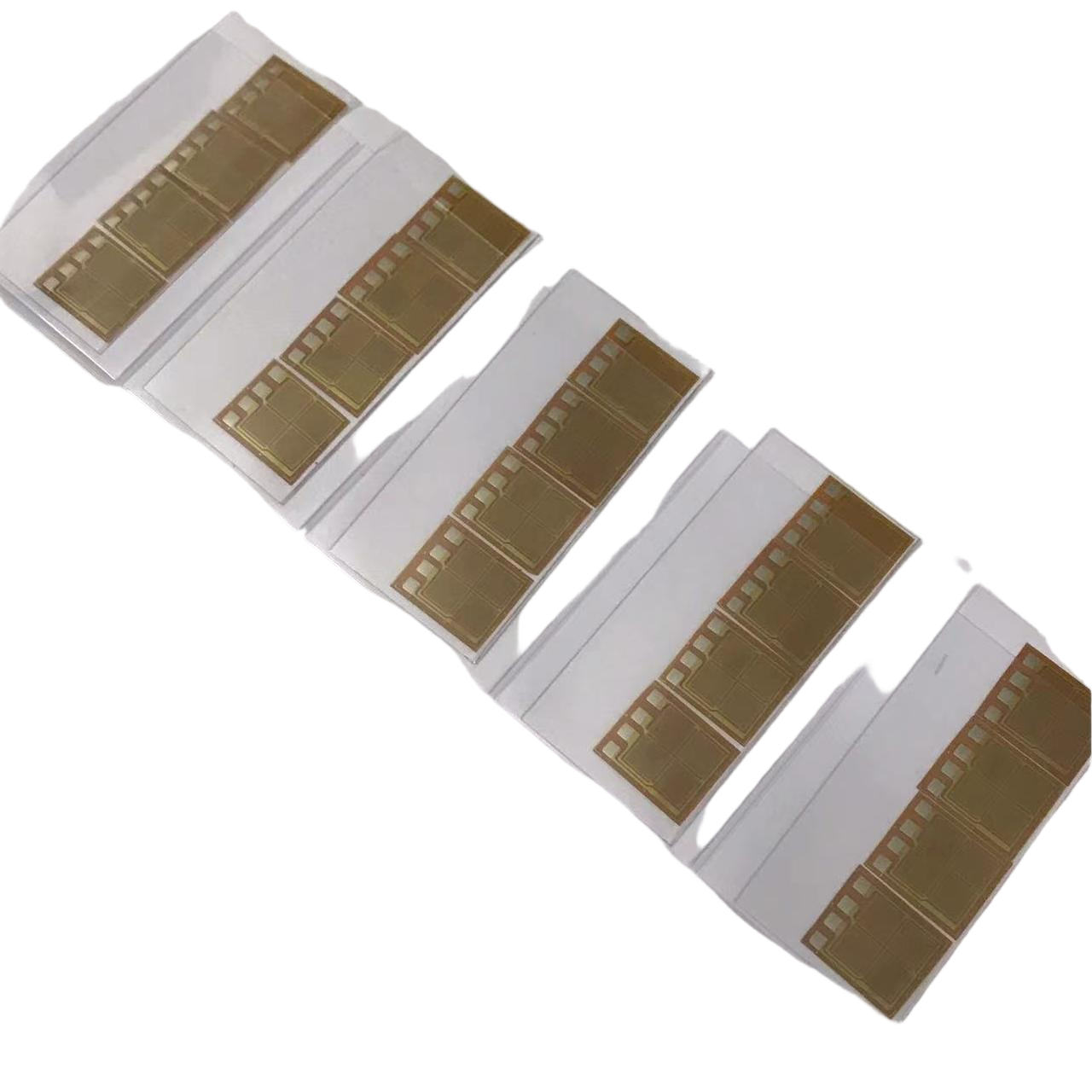

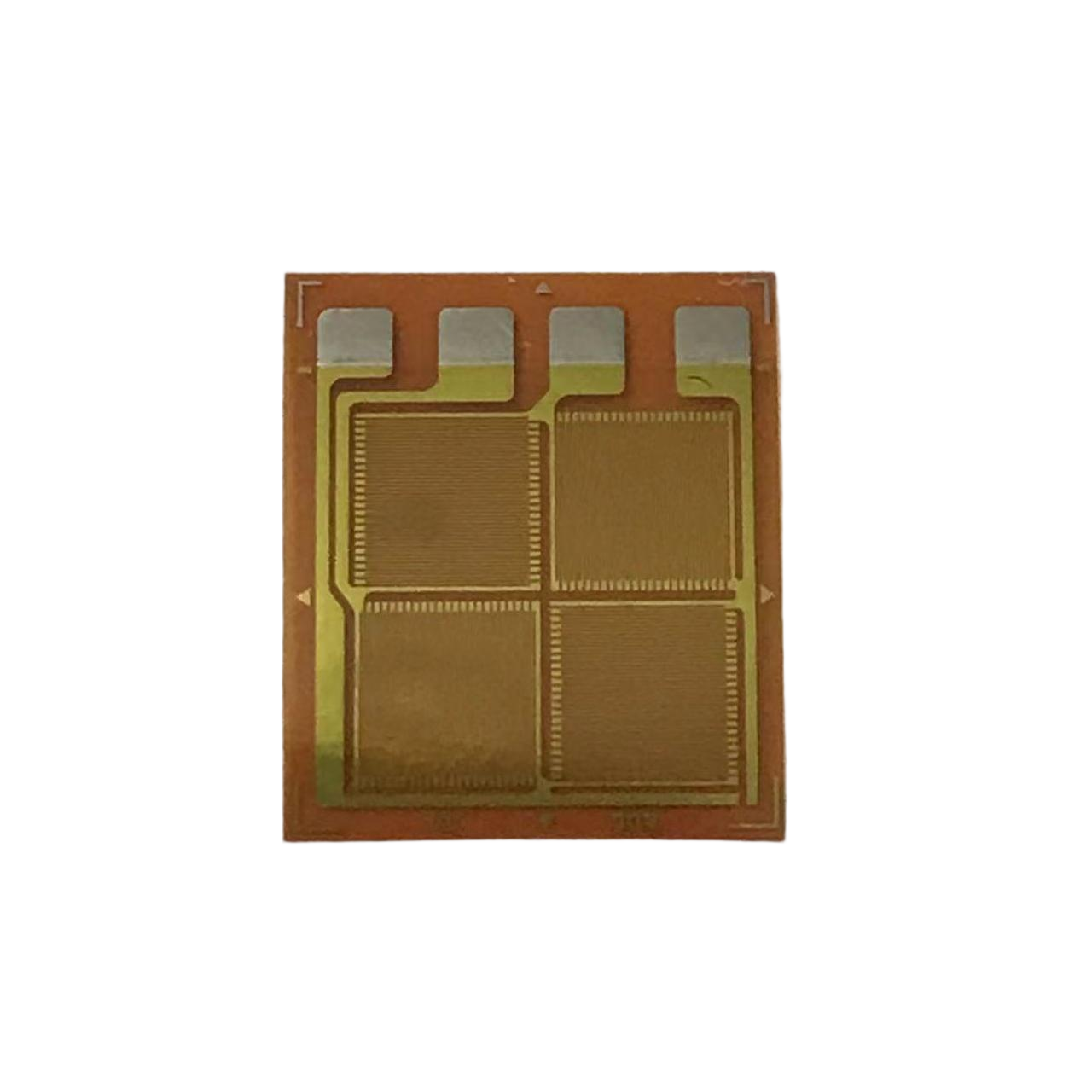

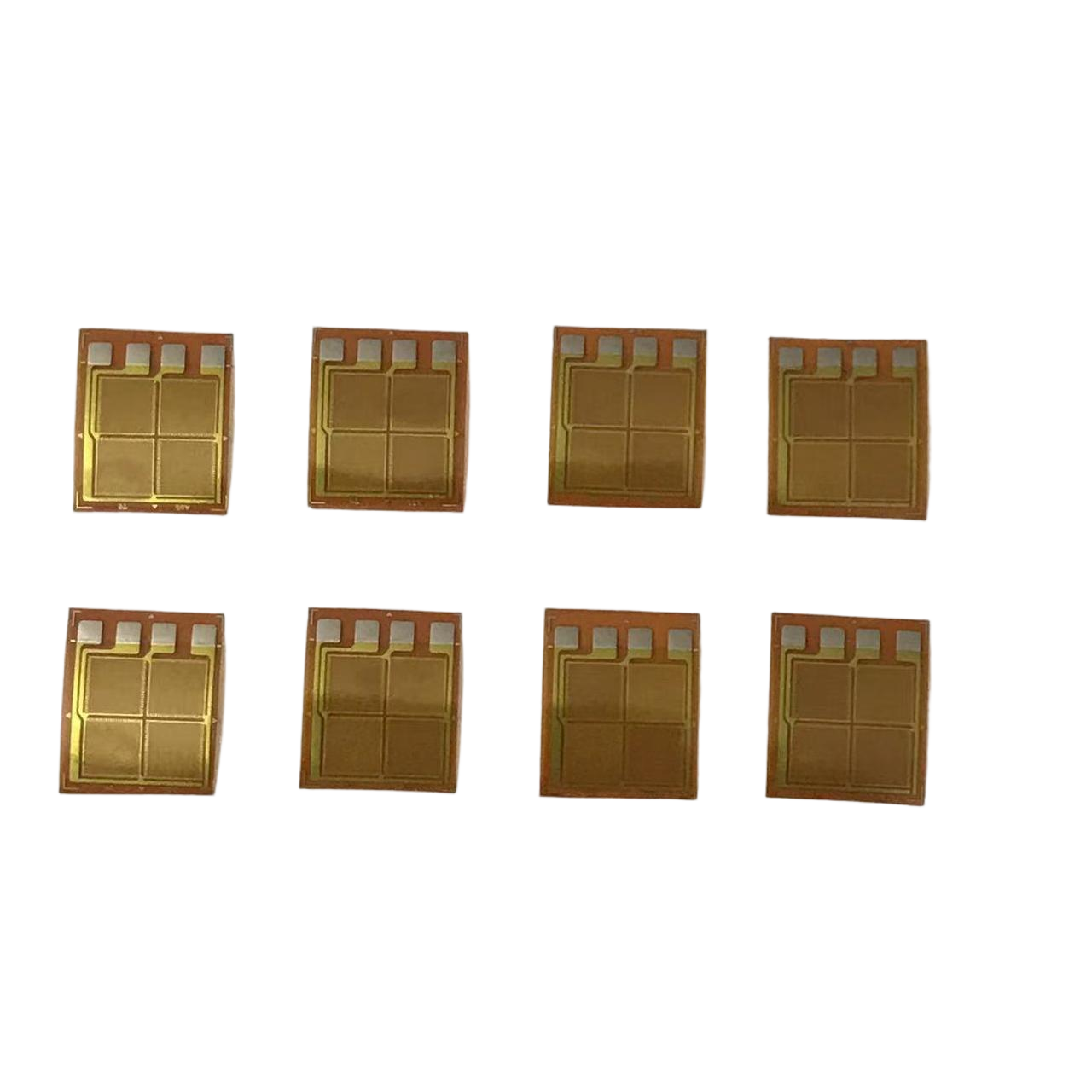

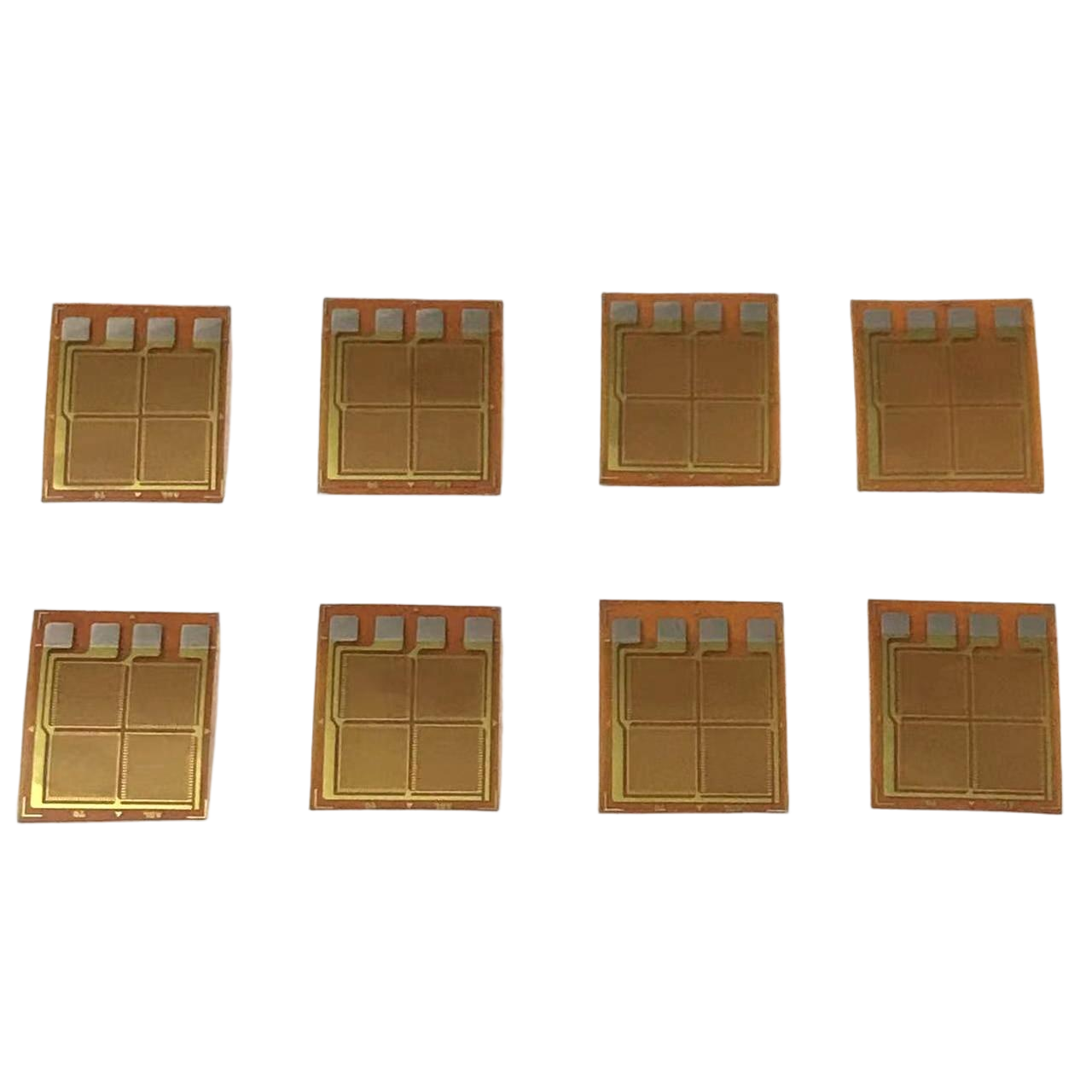

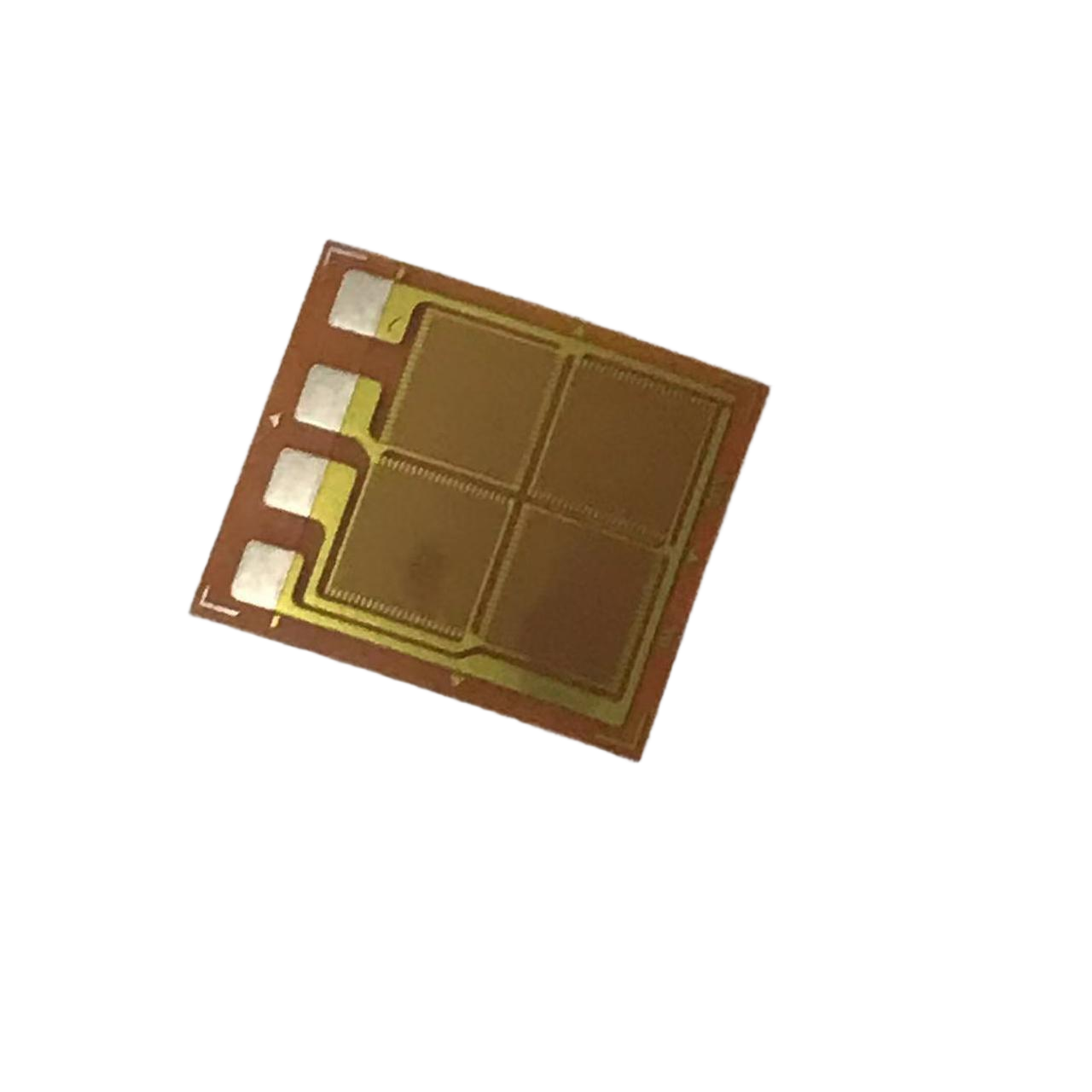

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃
  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request

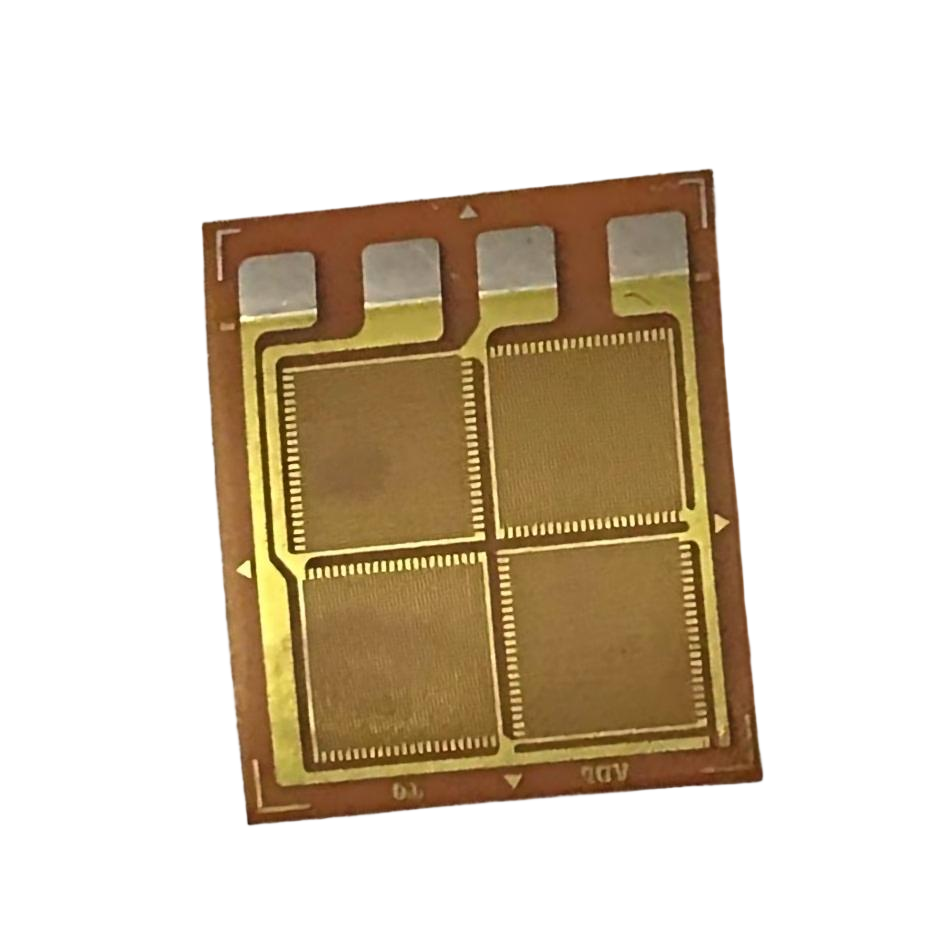

Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance



برچسب:

سنسور فشار الکتریکی

سنج سنسور کامل پل,سنج سنسور نوع فویل

سنج سنسور پل کامل
