کالیبراسیون آچار ترانسدیوسرهای گشتاور دینامیکی غیر تماسی

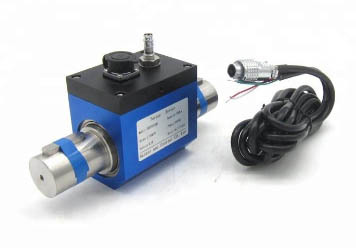

کالیبراسیون آچار ترانسدیوسر گشتاور دینامیکی غیر تماسی DTS-01

مدل: DTS-01

ظرفیت: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm

دقت: ±0.1; ±0.3; ±0.5%F.S

حساسیت خروجی: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

ویژگی ها:

1، سنسور گشتاور از یک گیج کرنش و مدار مجتمع با دقت بالا و عملکرد پایدار تشکیل شده است.

2، با پایداری طولانی مدت عالی

3، با اتصال کلید در هر دو انتها

4، حداکثر 4000RPM

مشخصات فنی:

ابعاد: میلی متر

ابعاد شیار کلید: LxDxW 22x3.5x6mm

1، ناحیه کاربرد

سنسور گشتاور دینامیکی سری DTS یک دستگاه اندازه گیری دقیق برای گشتاور و مصرف توان مکانیکی است. عمدتاً در موارد زیر استفاده می شود

1.1 موتور الکتریکی، موتور احتراق داخلی، موتور و سایر تجهیزات دوار.

1.2 فن، پمپ آب، آچار گشتاور

1.3 قطار، خودرو، تراکتور، هواپیما، کشتی، ماشین آلات معدن

1.4 سیستم بازیافت آب

1.5 ویسکومتر

1.6 صنعت فرآیند

2، الزامات نصب

2.1 مناسب برای نصب عمودی و افقی

2.2 تمام تجهیزات بارگیری، سنسور گشتاور، تجهیزات قدرت باید روی یک پلت فرم محکم نصب شوند تا از لرزش بیش از حد جلوگیری شود. در غیر این صورت، ممکن است باعث خواندن ناپایدار، کاهش دقت یا حتی آسیب به سنسور گشتاور شود.

2.3 از کوپلینگ پین الاستیک استفاده کنید

2.4 برای ثابت کردن قسمت میانی سنسور گشتاور، نصب انعطاف پذیر توصیه می شود. از ثابت کردن سفت و سخت استفاده نکنید.

2.5 تلرانس هم محوری تجهیزات بارگیری، سنسور گشتاور، تجهیزات قدرت باید کمتر از Φ0.05mm باشد.

3، مراحل نصب

3.1 فاصله بین تجهیزات قدرت و تجهیزات بارگیری را بر اساس نوع اتصال شفت و طول سنسور گشتاور تأیید کنید. شکاف بین خط محور (تجهیزات قدرت و بارگیری) و صفحه مبنا را تنظیم کنید، اطمینان حاصل کنید که هم محوری بین آنها کمتر از Φ0.03mm است، سپس تجهیزات قدرت و بارگیری را روی صفحه مبنا ثابت کنید.

3.2 کوپلینگ را روی هر شفت نصب کنید

3.3 فاصله بین سنسور گشتاور و صفحه مبنا را تنظیم کنید، اطمینان حاصل کنید که هم محوری بین خط محور آنها و خط محور تجهیزات قدرت و بارگیری کمتر از Φ0.03mm است. سپس سنسور گشتاور را روی صفحه مبنا ثابت کنید.

3.4 کوپلینگ را ثابت کنید، نصب به پایان رسید.

4، روش های نصب معمولی

4.1 هنگامی که سرعت کمتر از 300RPM است، چرخش مکرر در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت وجود ندارد، می توان از یک جسم انعطاف پذیر برای اتصال به سنسور گشتاور استفاده کرد و از چرخش آن جلوگیری کرد.

4.2 هنگامی که سرعت بالاتر از 300RPM است، با چرخش مکرر در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت، صفحه ثابت کننده در جلو و پشت سنسور گشتاور ضروری است. 2-3 میلی متر لاستیک سیلیکونی را در وسط سنسور گشتاور و صفحه ثابت کننده با مقدار فشرده سازی 15٪ -20٪ اضافه کنید تا از تبدیل شدن آن به اتصال سفت و سخت جلوگیری شود.
