حسگر تورک واکنش برای کالیبراسیون کلید تورک DST-02

1
MOQ
USD450-550
قیمت
حسگر تورک واکنش برای کالیبراسیون کلید تورک DST-02
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
برجسته کردن:

حسگر تورک واکنش,سنسور تورک کالیبراسیون,DST-02 Sensor Torque

,

Calibration Torque Sensor

,

DST-02 Torque Sensor

اطلاعات اولیه
محل منبع: چین
نام تجاری: Top Sensor
شماره مدل: DTS-02
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: هفت روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 2000 عدد در ماه
توضیحات محصول

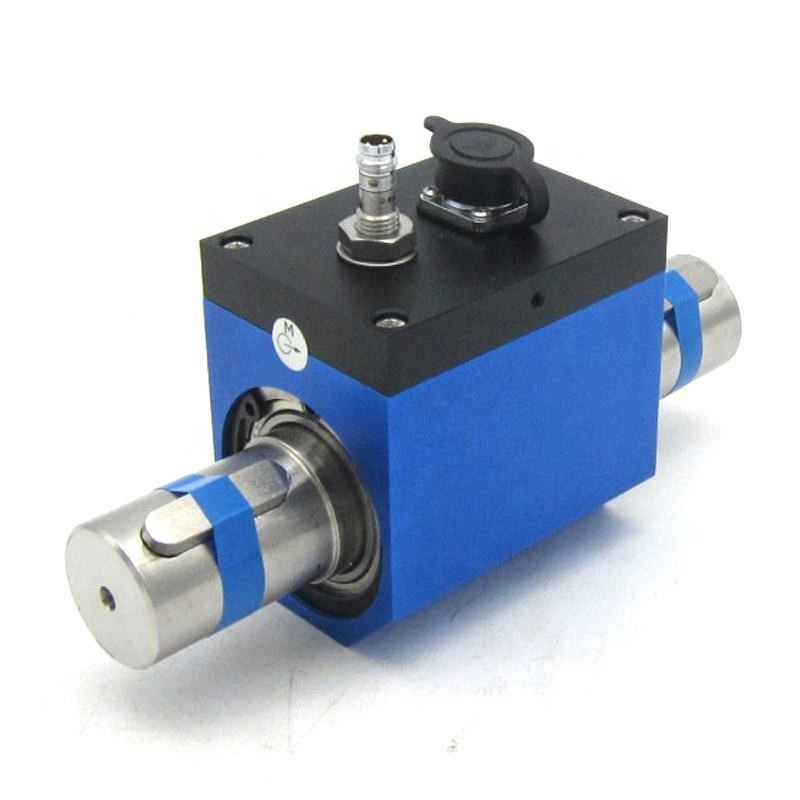

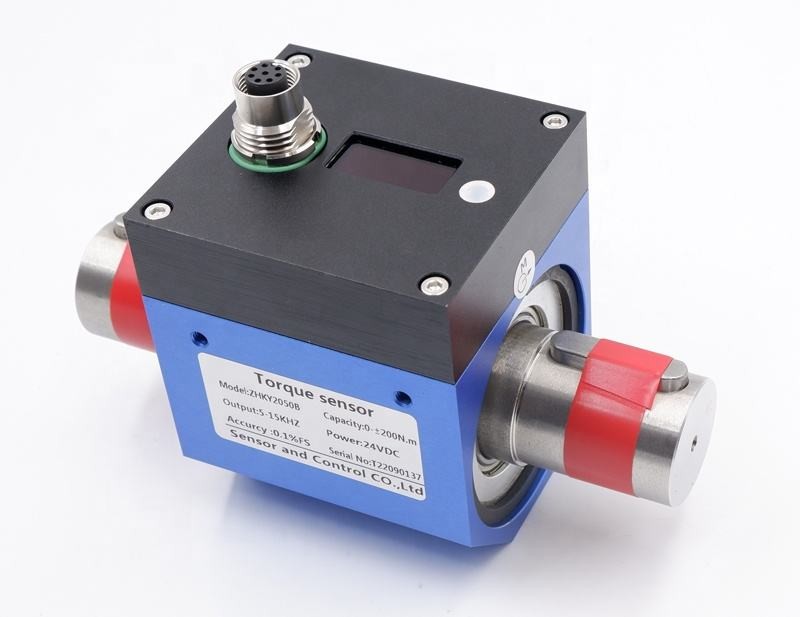

حسگر تورک واکنش برای کالیبراسیون کلید تورک DST-02

مدل: DTS-02

ویژگی ها:

1، سنسور گشتاور شامل سنج کشش و مدار یکپارچه با دقت بالا و عملکرد پایدار است.

2با ثبات بلند مدت عالی

3، با اتصال کلید در هر دو طرف

4، Nنوع تماس، بدون فرسایش، حداکثر سرعت 8000RPM



مشخصات فنی:

منnDEX مشخصات پارامتر
ظرفیت Rانجی 3,5,10,20,30,50،100Nm (اختیاری)
ولتاژ منبع برق

± 15V DC (خروج سیگنال فرکانس)

24V DC (برآمد برق یا سیگنال جریان)

سیگنال گشتاور 5 ~ 15Khz (طول 12V، 0.0.10kHz) ، 4~20mA، 1~5V، 0-10V (اختیاری)
Rفرشته سرعت 0 تا 10003000,6000،8000 دور در دقیقه
دقت ±0.25%، ±0.5%
ثبات در سال 0.25 درصد در سال
مقاومت عایق بندی ≥2000MΩ ((100VDC)
دمای محیط -20~60°C
رطوبت نسبی ۰ ۰ ۰ ۰ ۰ ۰ ۰٪ RH
ظرفیت بیش از حد 150 درصد
پاسخ فرکانس 1ms



ابعاد: میلی متر





ابعاد خروجی کلید: LxDxW 22x3.5x6mm



1حوزه کاربرد

سنسور گشتاور پویا سری DTS یک دستگاه اندازه گیری دقیق برای گشتاور و مصرف قدرت مکانیکی است.

1.1 الکتروموتور، موتور موتور، موتور احتراق داخلی و سایر تجهیزات چرخش.

1.2 فن، پمپ آب، کلید چرخش

1.3 قطار، اتومبیل، تراکتور، هواپیمای، کشتی، ماشین معدن

1.4 سیستم بازیافت آب

1.5 ویسکومتر

1.6 صنعت فرآوری



2الزامات نصب

2.1 مناسب برای نصب عمودی و افقی

2.2 تمام تجهیزات بارگیری، سنسور چرخش، تجهیزات قدرت باید بر روی یک بستر جامد نصب شوند تا از لرزش بیش از حد جلوگیری شود. در غیر این صورت ممکن است باعث عدم ثبات خواندن شود.کاهش دقت یا حتی آسیب سنسور گشتاور.

2.3 استفاده از وصل کننده ای لاستیکی

2.4 برای ثابت کردن قسمت وسط سنسور گشتاور، ثابت کردن انعطاف پذیر توصیه می شود. ثابت کردن سخت را اعمال نکنید.

2.5 تحمل غلظت تجهیزات بارگیری، سنسور چرخش، تجهیزات قدرت باید کمتر از Φ0.05mm باشد.



3مراحل نصب

3.1 فاصله بین تجهیزات قدرت و تجهیزات بارگیری را بر اساس نوع اتصال گوهر و طول سنسور گشتاور تأیید کنید.تنظیم شکاف بین خط محور (از تجهیزات قدرت و بارگذاری) و سطح داده، اطمینان حاصل کنید که هم محوری بین آنها کمتر از Φ0.03mm است، سپس تجهیزات قدرت و بارگیری را بر روی سطح داده ثابت کنید.

3.2 در هر شیفت یک اتصال نصب کنید

3.3 تنظیم فاصله بین سنسور گشتاور و سطح داده، اطمینان حاصل کنید که هم محوری بین خط محور آنها و خط محور تجهیزات قدرت و بار کمتر از Φ0.03mm است.سپس سنسور چرخش را بر روی سطح داده ثابت کنید.

3.4 وصل کننده رو درست کن نصبش تموم شد



4راه های نصب عادی

4.1 هنگامی که سرعت کمتر از 300RPM باشد، بدون چرخش مکرر در جهت عقربه و مخالف عقربه، یک شی انعطاف پذیر می تواند برای اتصال به سنسور گشتاور استفاده شود و مانع از چرخش آن شود.

Torque Sensor Installation 1

4.2 هنگامی که سرعت بالاتر از 300RPM است، با چرخش مکرر در جهت ساعت و در جهت مخالف ساعت، صفحه تثبیت در هر دو جلو و عقب سنسور گشتاور ضروری است.اضافه کردن 2-3 میلی متر لاستیک سیلیکون در وسط سنسور گشتاور و تخته تثبیت با 15٪ -20٪ مقدار فشرده سازی برای جلوگیری از آن را از تبدیل شدن به اتصال سفت.
