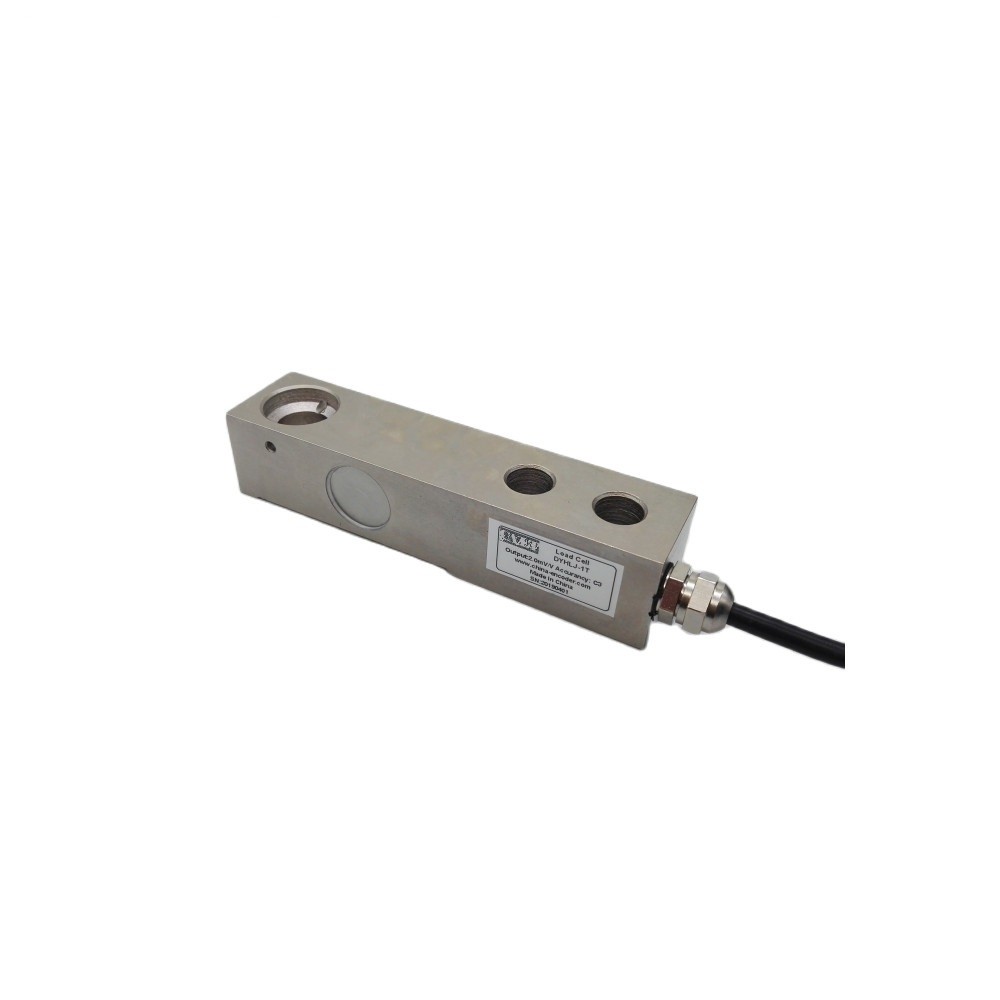

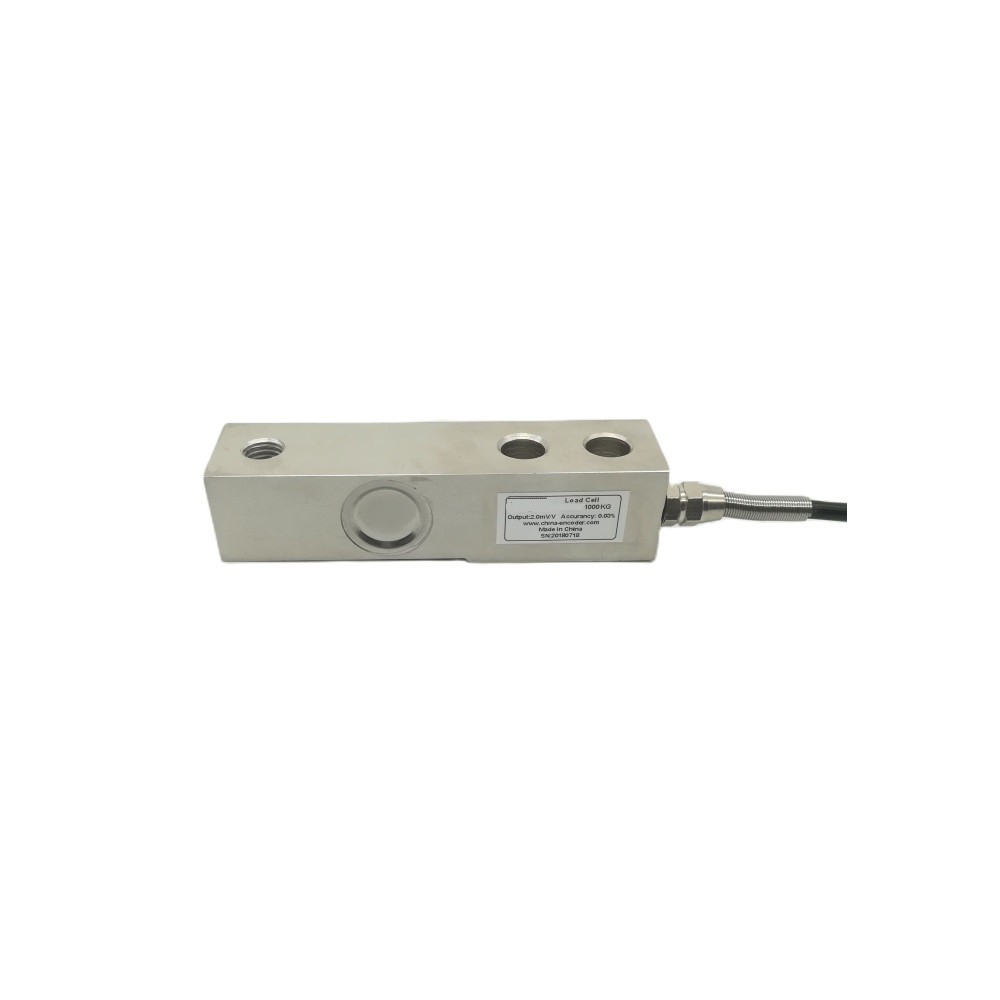

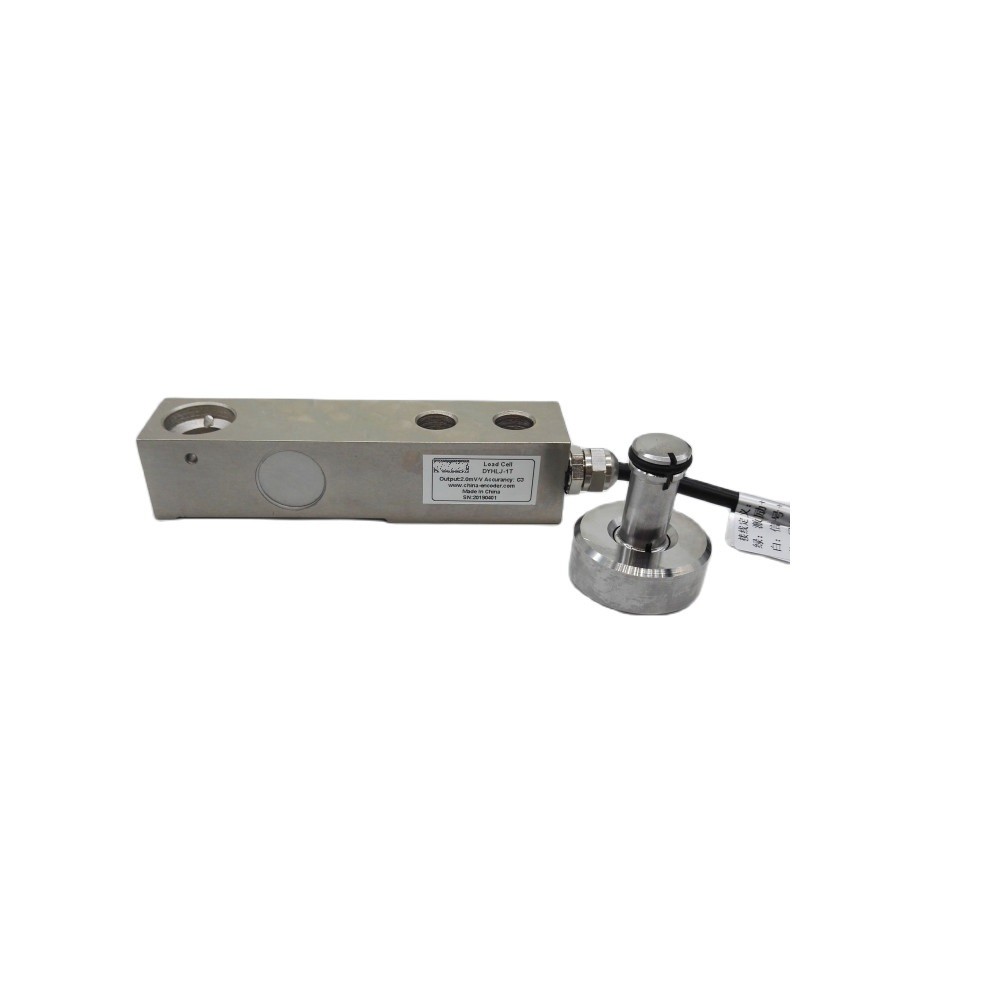

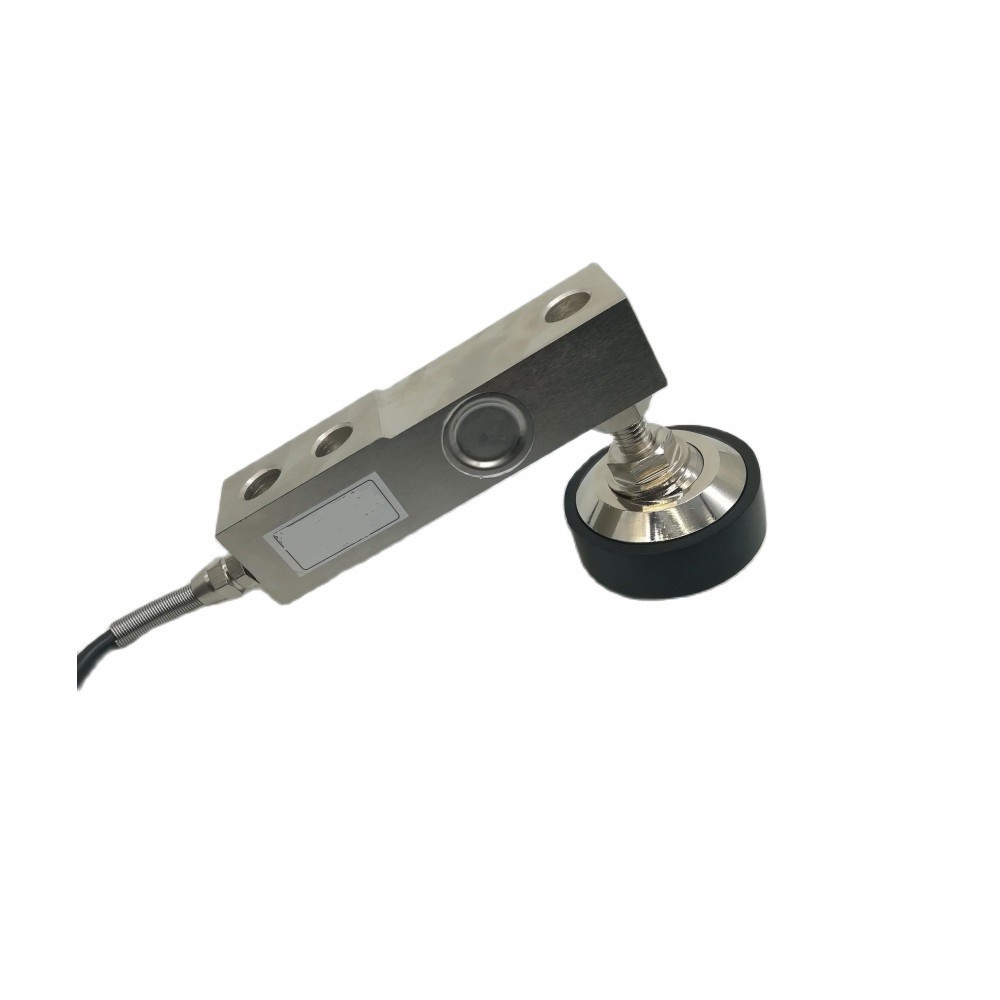

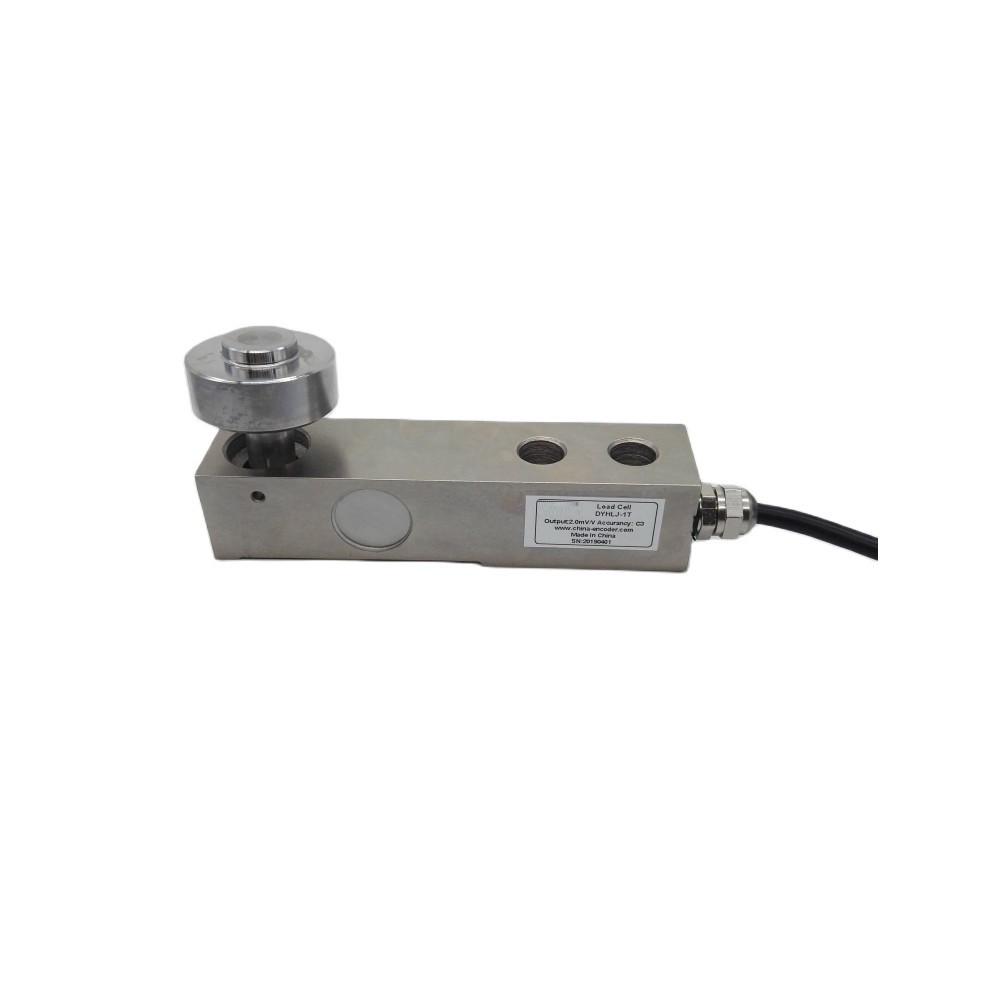

سلول باربرد شعاع برش با پیچ نصب ظرفیت بزرگ برای سیستم وزن خودرو

سلول باربرد شعاع برش با پیچ نصب ظرفیت بزرگ برای سیستم وزن خودرو
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Features: High Precision Good Performance
نوع نصب: پایه پیچ
Compensated Temperature: -10℃-50℃
اثر دما روی صفر: ≤0.02% FS/10℃
تکرار: ≤0.01% FS
خطی بودن: 0.2٪ FS
دمای کار: -10 ℃-60 ℃
Hysteresis: ≤0.02%F.S.
برجسته کردن:

پیچ نصب برقی بارگیری,سیستم وزنه گذاری خودرو

,

سلول بار دارای شعاع تراش,سلول بارگذاری پرتو برش بزرگ ظرفیت

,

Large Capacity Shear Beam Loadcell

اطلاعات اولیه
محل منبع: چین
نام تجاری: Top Sensor
شماره مدل: SD-03
پرداخت
توضیحات محصول

محموله بار دار با ظرفیت بزرگ با نصب پیچ

سلول های بار یک قطعه

مدل:SD-03

ظرفیت:100 تا 10000 کیلوگرم

ویژگی ها:
سلول بار واحد شعاع برش، سلول بار شعاع خم.

ظرفيت از 100 تا 10 هزار کيلوگرم است.
مواد: فولاد آلیاژ یا فولاد ضد زنگ، کیفیت بالا، استاندارد OIML با دقت بالا، هزینه های پایین،
ليزر مهر و موم شده، ضد آب تا IP68، ضد خوردگي.
کاربرد:ترازو های کف، ترازو های پلتفرم، پل وزن و سایر دستگاه های وزن.



ابعاد: ((ملی متر)



ظرفیت L L1 L2 L3 L4 d ب م
1 ~ 4 ((klb) 0.5 ~ 2 ((t)
5KSE
130 56.5 15.8 25.4 76.2 13.5 31.8 M16X2
M12X1.75
1/2-20UNF
5 ~ 10 ((klb) 2.5 ~ 5 ((t) 171.5 77.2 19.1 38.1 95.3 20 38.1 M18X1.5
3/4-16UNF
20 ((klb) 10 ((t) 222.3 101.6 25.4 50.8 120.7 26.2 50.8 M24x2
1-12 UNF





مشخصات:
دقت: C3
خطای ترکیبی: ±0.02
خروجی نامی: 2mv / 3mv/v±0.003
خرگوش ((%F.S/30min): ±0.02
عدم خطی بودن ((%F.S) ±0.02
هیستریز: ((%F.S) ±0.02
تعادل صفر ((% F.S): ± 10
مقاومت ورودی: ۳۵۰±۵
مقاومت خروجی: ۳۵۰±۵
مقاومت عایق بندی: ≥5000 ((100VDC)
اثر دمایی بر طول (%F.S/10°C): ±0.017
اثر دمایی در صفر ((%F.S/10°C): ±0.02
استفاده از محدوده دمای ((°C): -20+55
ولتاژ تحریک ((V): 912 ((DC)
حمل بیش از حد ایمنی (٪ F.S) 150 درصد
اضافه بار نهایی (%F.S) 200 درصد
درجه دفاع IP68
طول کابل: 3 متر -10 متر
روش اتصال سیم
RED=EXC+ سياه=EXC- GREEN=Signal+ سفيد = سيگنال-
