مدل: DTS-01
ظرفیت: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
دقت: ±0.1؛ ±0.3±0.5٪ F.S
حساسیت خروجی: 1.0 ± 1.5.0 mV/V، 4-20mA، 0-5/ 0-10Vdc
ویژگی ها:
1، سنسور گشتاور شامل سنج کشش و مدار یکپارچه با دقت بالا و عملکرد پایدار است.
2با ثبات بلند مدت عالی
3، با اتصال کلید در هر دو طرف
4، حداکثر 4000 دور در دقیقه
کاربرد:

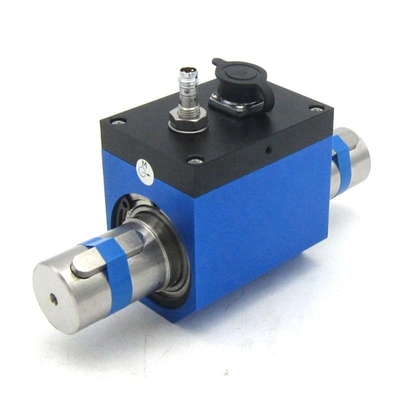

سنسور داینامیک Torque Transducer 10-1000Nm برای سنسور چرخش گیربکس اتوماتیک
مشخصات فنی:
دمای کار: | -10 ̊+80 °C |
محدوده تعویض دمایی: | دمای اتاق ~+60 °C |
اثر دمای صفر: | ± 0.1٪ F.S/10 °C |
ولتاژ تحرک: | 12 VDC |
مقاومت توهین آمیز: | 2000 MΩ/100VDC |
مقاومت ورودی: | 700±10/350±10 Ω |
مقاومت خروجی: | 700±5/350±5 Ω |
خروجی صفر: | 0 ± 1٪ F.S |
اضافه بار ایمنی: | 120٪ F.S |
طول کابل: | 3 متر |
اتصال کابل: |
قرمز: exc+ سیاه: exc - سبز: سيگنال + سفيد: سيگنال- |
ابعاد: میلی متر
ابعاد خروجی کلید: LxDxW 22x3.5x6mm
1حوزه کاربرد
سنسور گشتاور پویا سری DTS یک دستگاه اندازه گیری دقیق برای گشتاور و مصرف قدرت مکانیکی است.
1.1 الکتروموتور، موتور موتور، موتور احتراق داخلی و سایر تجهیزات چرخش.
1.2 فن، پمپ آب، کلید چرخش
1.3 قطار، اتومبیل، تراکتور، هواپیمای، کشتی، ماشین معدن
1.4 سیستم بازیافت آب
1.5 ویسکومتر
1.6 صنعت فرآوری
2الزامات نصب
2.1 مناسب برای نصب عمودی و افقی
2.2 تمام تجهیزات بارگیری، سنسور چرخش، تجهیزات قدرت باید بر روی یک بستر جامد نصب شوند تا از لرزش بیش از حد جلوگیری شود. در غیر این صورت ممکن است باعث عدم ثبات خواندن شود.کاهش دقت یا حتی آسیب سنسور گشتاور.
2.3 استفاده از وصل کننده ای لاستیکی
2.4 برای ثابت کردن قسمت وسط سنسور گشتاور، ثابت کردن انعطاف پذیر توصیه می شود. ثابت کردن سخت را اعمال نکنید.
2.5 تحمل غلظت تجهیزات بارگیری، سنسور چرخش، تجهیزات قدرت باید کمتر از Φ0.05mm باشد.
3مراحل نصب
3.1 فاصله بین تجهیزات قدرت و تجهیزات بارگیری را بر اساس نوع اتصال گوهر و طول سنسور گشتاور تأیید کنید.تنظیم شکاف بین خط محور (از تجهیزات قدرت و بارگذاری) و سطح داده، اطمینان حاصل کنید که هم محوری بین آنها کمتر از Φ0.03mm است، سپس تجهیزات قدرت و بارگیری را بر روی سطح داده ثابت کنید.
3.2 در هر شیفت یک اتصال نصب کنید
3.3 تنظیم فاصله بین سنسور گشتاور و سطح داده، اطمینان حاصل کنید که هم محوری بین خط محور آنها و خط محور تجهیزات قدرت و بار کمتر از Φ0.03mm است.سپس سنسور چرخش را بر روی سطح داده ثابت کنید.
3.4 وصل کننده رو درست کن نصبش تموم شد
4راه های نصب عادی
4.1 هنگامی که سرعت کمتر از 300RPM باشد، بدون چرخش مکرر در جهت عقربه و مخالف عقربه، یک شی انعطاف پذیر می تواند برای اتصال به سنسور گشتاور استفاده شود و مانع از چرخش آن شود.
4.2 هنگامی که سرعت بالاتر از 300RPM است، با چرخش مکرر در جهت ساعت و در جهت مخالف ساعت، صفحه تثبیت در هر دو جلو و عقب سنسور گشتاور ضروری است.اضافه کردن 2-3 میلی متر لاستیک سیلیکون در وسط سنسور گشتاور و تخته تثبیت با 15٪ -20٪ مقدار فشرده سازی برای جلوگیری از آن را از تبدیل شدن به اتصال سفت.
